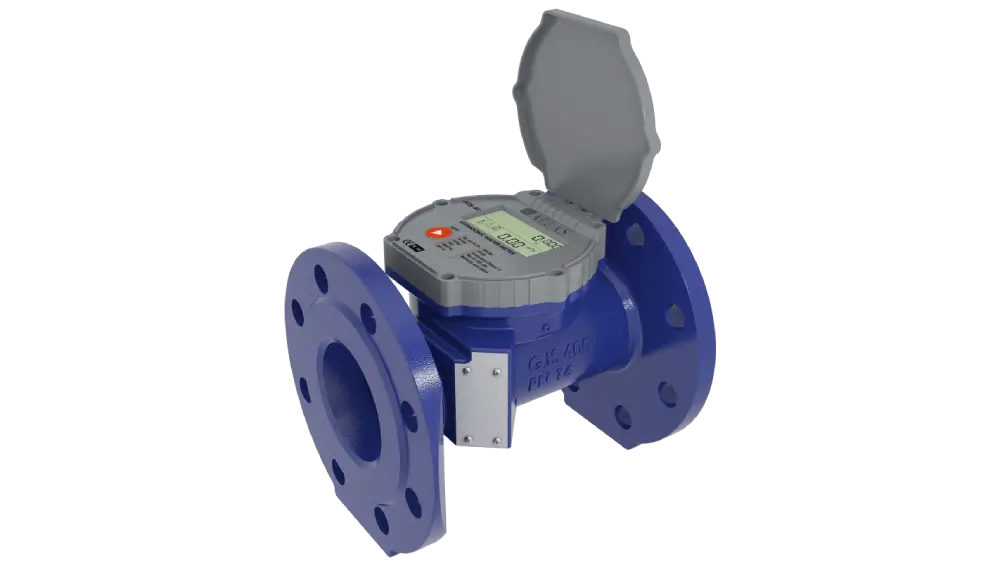

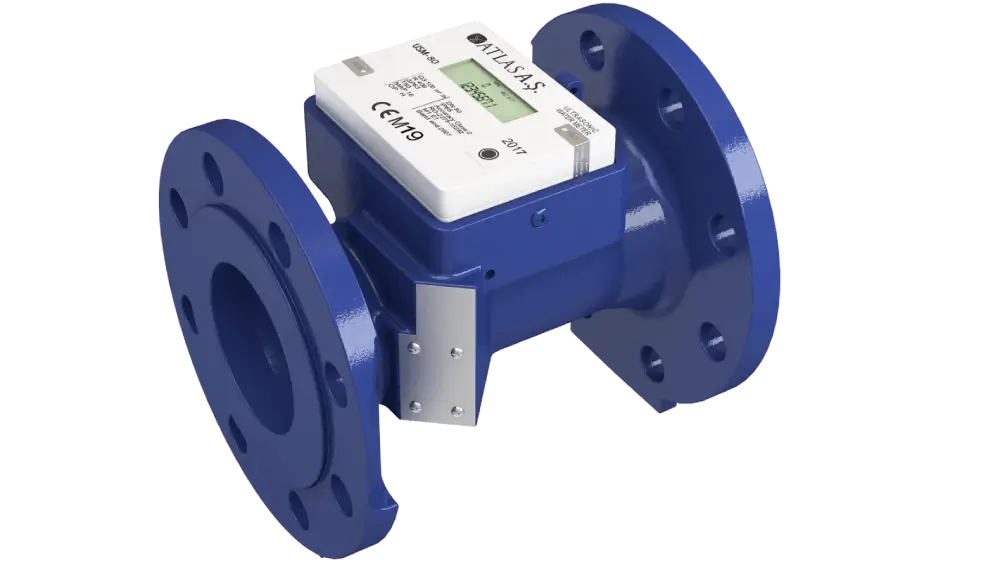

Ultrasonik Su Sayacı
Genel Özellikler
MID (Ölçü Aletleri Direktifi) sertifikası
Havayı Ölçmez
Her yönde bağlantı imkanı
Çok düşük ilk ölçüm debisi
Ultrasonik ölçüm teknolojisi sayesinde uzun ömürlü ve yüksek hassasiyetli ölçüm
LoRa RF (Radyo Frekansı) ile uzaktan okuma (Opsiyonel)
GSM-GPRS üzerinden merkezi okuma sistemine uygunluk (Opsiyonel)
Mod-bus ve Mod-Bus RTU (Opsiyonel)
Pulse Çıkış Opsiyonu
4-20 mA Çıkış Opsiyonu (Otomasyon Sistemleri İçin)
Ultrasonik ölçüm prensibi ile, mekanik sayaçlara göre çok daha hassastır.
BROŞÜRÜ İNDİRProduct Description
Ürün Özellikleri
Boyutlar
Sayaç Menü
Basınç Kaybı
Ürün Özellikleri
Debi ölçüm aralığı
- Minimum debi (qi) : 0,150 m3/h
- Nominal debi (qp) : 15.000 m3/h
- Maksimum debi (qs) : 30.000 m3/h
- Maksimum uygulanabilir basınç (MAP) 16 bar dır.
- Nominal debide (Qn), basınç kaybı (Dp= 250 mbar)
- Düşük debilerde ölçüm yapabilme özelliğine sahiptir.
Boyutlar
| Uzunluk | 200 mm |
| Flanş Çapı | 165 mm |
| Flanş Delik Merkezi | 125 mm |
| Civata Sayısı | 4 Adet |
| Civata Ölçüsü | 16 Metrik |
Opsiyonlar
4-20mA/MBUS/MODBUS
Metrolojik Özellikler
- EN14154 standartlarına uygun olarak üretilir.
- Doğruluk sınıfı 2 dir.
- Koruma sınıfı IP54 tür.
Paket İçeriği
- Su Sayacı, 1 Adet
- Kullanma Kılavuzu ve Montaj Talimatı
Haberleşme ve Arabirimler
- Standart olarak M-Bus ve Optik arayüze sahiptir.
- Opsiyonel olarak Pulse ve RF arabirimleriyle de imal edilir.
- Düşük enerji tüketimi ile 10 yıla kadar pil ömrü vardır.
- LCD ekran yardımıyla istatistik menüsünden son 12 aya ait tüketim bilgilerini görüntüleme imkanı sunar.
Boyutlar
Ultrasonik Su Sayacı Alımında Model Seçimi
- Ultrasonik su sayacı satın alırken, sayacın kullanılacağı alandaki minimum debi ve nominal debi miktarı göz önünde bulundurulmalıdır.
- Minimum ve Nominal debi miktarına en uygun DN (sayaç iç çapı) çapına sahip model seçilmelidir.
Debi Ölçüm Aralığı
Aşağıdaki tabloda DN (sayaç iç çapı) – debi ölçüm aralığı ile ilişkili model tablosu gösterilmektedir.
| Tip | DN [mm] | Q3/Q1 | Q4 [m3/h] | Q3 [m3/h] | Q2 [m3/h] | Q1 [m3/h] | Uzunluk (L) [mm] | Yükseklik (H) [mm] | Genişlik (W) [mm] |
|---|---|---|---|---|---|---|---|---|---|
| USM15 | 15 | R100 | 2,000/ 3,125 | 1,600/ 2,500 | 0,006/ 0,010 | 0,004/ 0,006 | 110 | 94 | 83 |
| USM20 | 20 | R100 | 3,125/ 5,000 | 2,500/ 4,000 | 0,010/ 0,016 | 0,006/ 0,010 | 130 | 94 | 83 |
| USM25 | 25 | R100 | 7,875 | 6,300 | 0,025 | 0,015 | 180 | 94 | 83 |
| USM32 | 32 | R100 | 12,500 | 10,000 | 0,040 | 0,025 | 180 | 100 | 83 |
| USM40 | 40 | R100 | 31,250 | 25,000 | 0,100 | 0,063 | 200 | 120 | 83 |
| USM50 | 50 | R100 | 50,000 | 40,000 | 0,160 | 0,100 | 200 | 165 | 165 |
| USM65 | 65 | R100 | 78,750 | 63,000 | 0,250 | 0,160 | 200 | 185 | 185 |

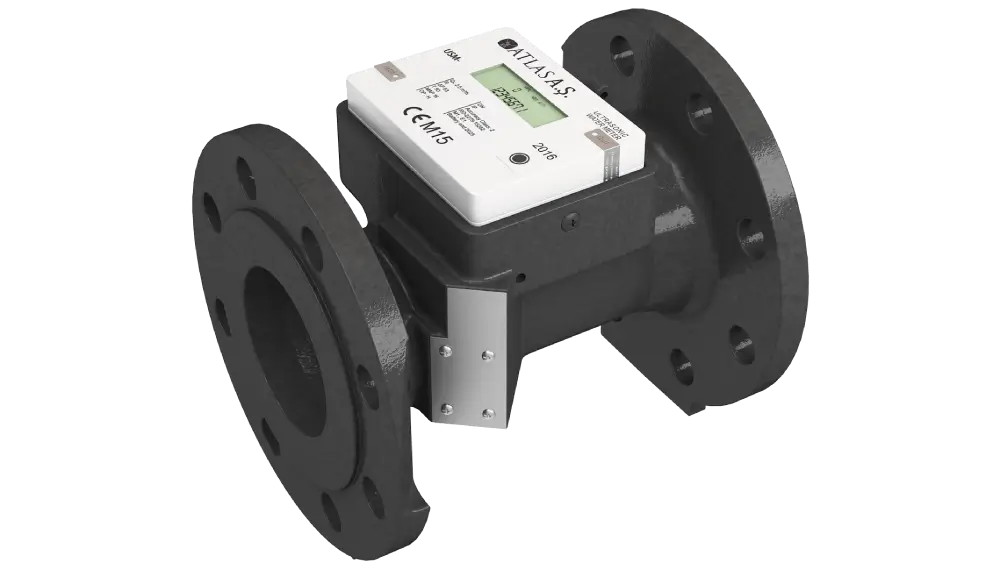

| USM80 | 80 | R100 | 125,0001 | 00,000 | 0,400 | 0,250 | 220 | 200 | 200 |
| USM100 | 100 | R100 | 200,000 | 160,000 | 0,640 | 0,400 | 250 | 220 | 220 |
| USM125 | 125 | R100 | 200,000 | 160,000 | 0,640 | 0,400 | 250 | 250 | 250 |
| USM150 | 150 | R100 | 312,500 | 250,000 | 1,000 | 0,630 | 300 | 285 | 285 |
| USM200 | 200 | R100 | 500,000 | 400,000 | 1,600 | 1,000 | 350 | 340 | 340 |
| USM250 | 250 | R100 | 787,500 | 630,000 | 2,520 | 1,580 | 450 | 405 | 405 |
| USM300 | 300 | R100 | 1.250,00 | 1.000,00 | 4,000 | 2,500 | 500 | 460 | 460 |
Sayaç Menü
Sayaç Ana Menüsü ve İstatistik Menüsü
Basınç Kaybı
