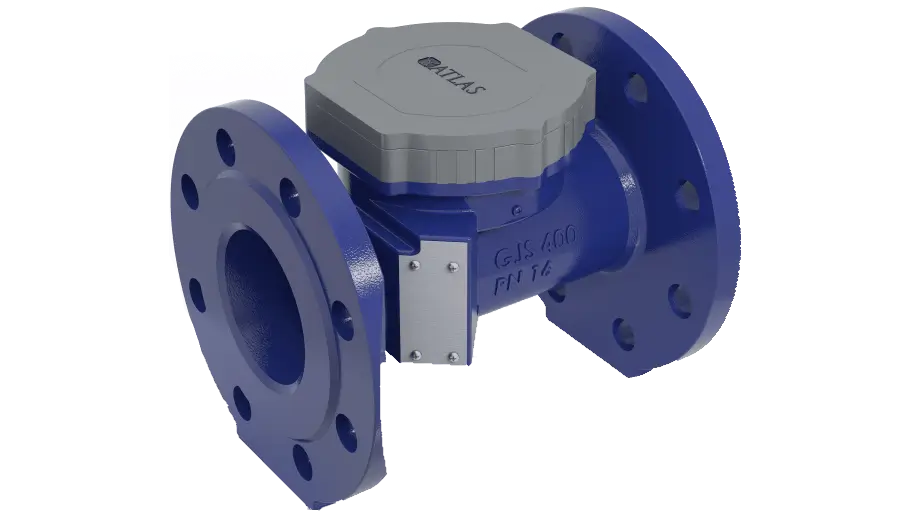

Ultrasonik Kalorimetre UKM50-UKM300
Genel Özellikler
EN 1434 Standardına uygundur.
MID Onaylıdır.
Ultrasonik ölçüm prensibi ile, mekanik sayaçlara göre çok daha hassastır.
Hareketli parça içermediğinden, mekanik sayaçlara göre 2 kat daha uzun ömürlüdür.
Düşük enerji tüketimi ile uzun pil ömrü (10 yıl) sağlar.
Ölçüm Aralığı: 5˚C – 90˚C
Test basıncı: 16 bar
Paket İçeriği
UKM-100 Isı Sayacı, 1 Adet
PT1000 Sıcaklık Sensörü 2 adet ve Bağlanı Aparatı.
Kullanma Kılavuzu ve Montaj Talimatı
BROŞÜRÜ İNDİRProduct Description
Ürün Özellikleri
Genel Özellikleri
Boyutlar
Sayaç Menü
Basınç Kaybı
Ürün Özellikleri
Ürün Özellikleri
- Lineer ölçüm yapabilen sıcaklık sensör çifti.
- Hesaplama yapılmaya başlanan minimum sıcaklık farkı 0,1°C dir
- Ölçüm yapabildiği sıcaklık aralığı 5 ile 90°C arasıdır.
- Manyetik olmayan teknolojiye sahiptir.
- Maksimum uygulanabilir basınç (MAP) 16 bar dır.
- Minimum çalışma basıncı (Pmin) 2 bardır.
- Düşük debilerde ölçüm yapabilme özelliğine sahiptir.
Ultrasonik Kalorimetre Alımında Model Seçimi
- Ultrasonik kalorimetre satın alırken, kalorimetrenin kullanılacağı alandaki minimum debi ve nominal debi miktarı göz önünde bulundurulmalıdır.
- Minimum ve Nominal debi miktarına en uygun DN (kalorimetre iç çapı) çapına sahip model seçilmelidir.
Debi Ölçüm Aralığı
Aşağıdaki tabloda DN (kalorimetre iç çapı) – debi ölçüm aralığı ile ilişkili model tablosu gösterilmektedir.
| Tip | DN [mm] | Nominal debi (qp) [m3/h] | Minimum debi (qi) [m3/h] |
|---|---|---|---|
| UKM50 | 50 | 15,00 | 0,15 |
| UKM65 | 65 | 25,00 | 0,25 |
| UKM80 | 80 | 40,00 | 0,40 |
| UKM100 | 100 | 60,00 | 0,60 |
| UKM125 | 125 | 100,00 | 1,00 |
| UKM150 | 150 | 150,00 | 1,50 |
| UKM200 | 200 | 250,00 | 2,50 |
| UKM250 | 250 | 400,00 | 4,00 |
| UKM300 | 300 | 560,00 | 5,60 |
Genel Özellikleri
Haberleşme ve Arabirimler
- Standart olarak M-Bus ve Optik arayüze sahiptir.
- Opsiyonel olarak Pulse ve RF arabirimleriyle de imal edilir.
- Düşük enerji tüketimi ile 10 yıla kadar pil ömrü vardır.
- LCD ekran yardımıyla istatistik menüsünden son 12 aya ait tüketim bilgilerini görüntüleme imkanı sunar.
Metrolojik Özellikler
- TS EN 1434 standartlarına uygun olarak üretilir.
- 2004/22/EC+2009/137/EC MID’ye göre üretilir.
- Doğruluk sınıfı 2 dir.
- Koruma sınıfı IP54 tür.
Boyutlar
| Model | Uzunluk (L) | Yükseklik (H) | Genişlik (W) |
|---|---|---|---|
| UKM50 | 200 mm | 165 mm | 165 mm |
| UKM65 | 200 mm | 185 mm | 185 mm |
| UKM80 | 220 mm | 200 mm | 200 mm |
| UKM100 | 250 mm | 220 mm | 220 mm |
| UKM125 | 250 mm | 250 mm | 250 mm |
| UKM150 | 300 mm | 285 mm | 285 mm |
| UKM200 | 350 mm | 340 mm | 340 mm |
| UKM250 | 450 mm | 405 mm | 405 mm |
| UKM300 | 500 mm | 460 mm | 460 mm |
Sayaç Menü
Sayaç Ana Menüsü ve İstatistik Menüsü
Basınç Kaybı
