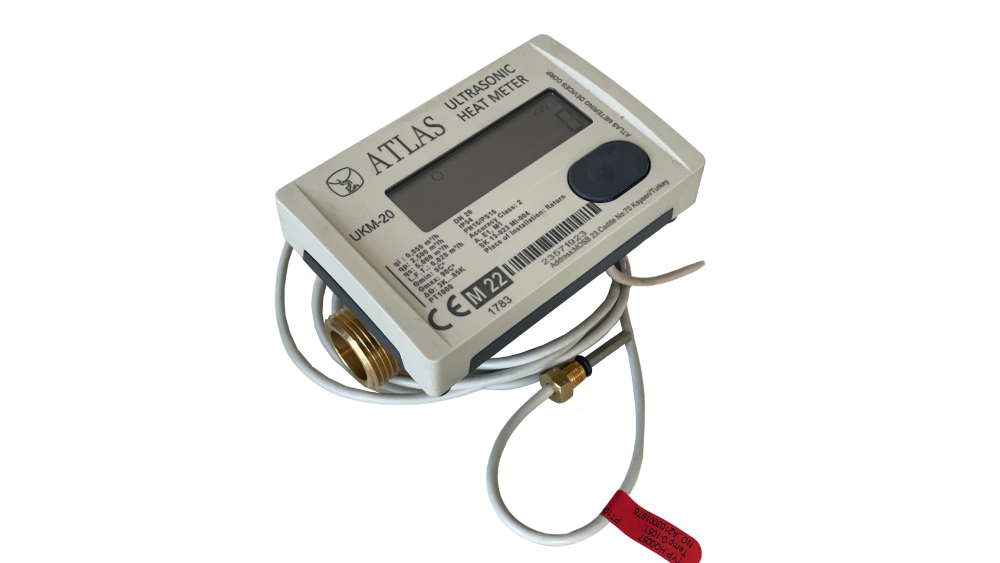

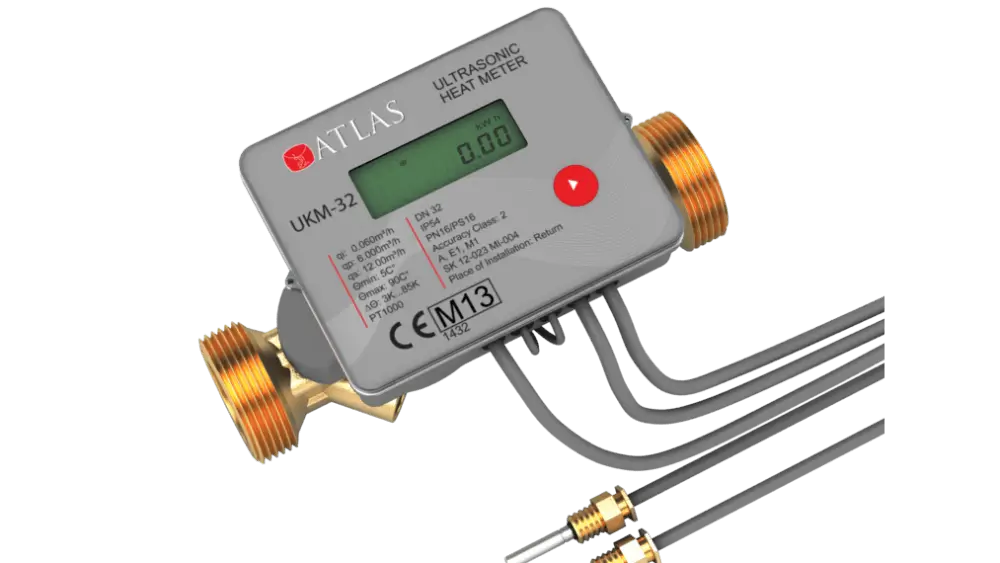

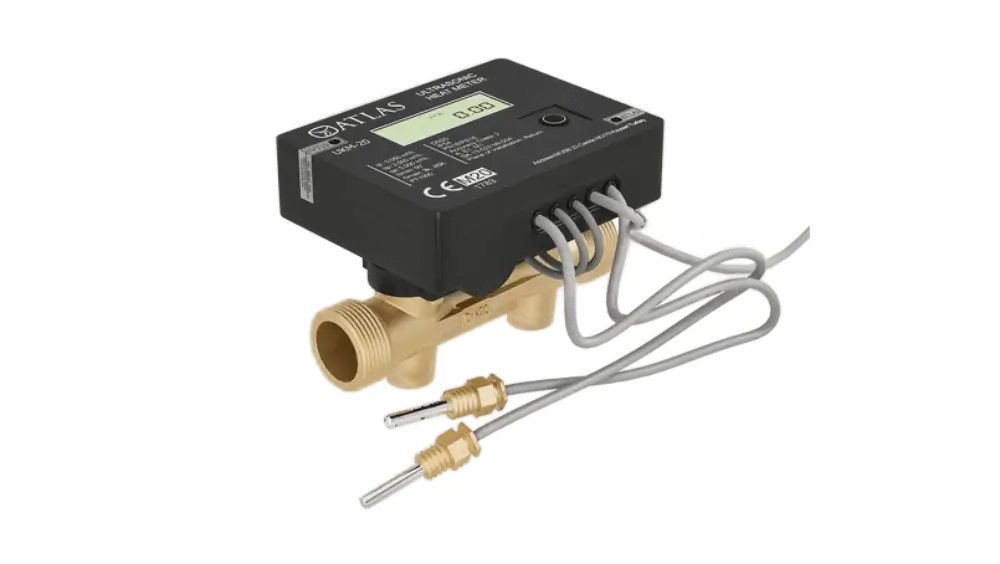

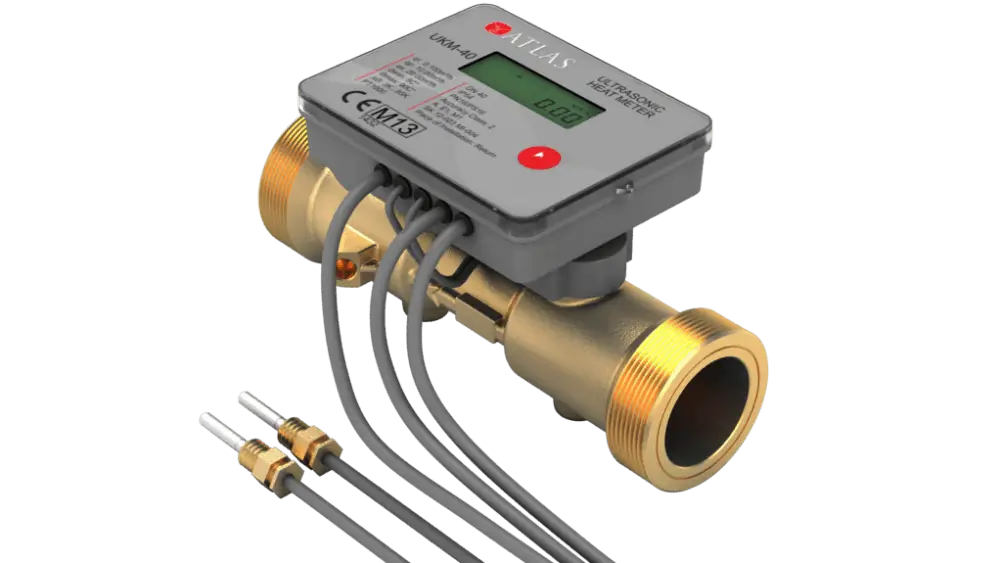

Ultrasonik Kalorimetre UKM20 – UKM40
Genel Özellikler
Ölçmeye başlama debisi 0,03m3/h (30 litre/ saat)
EN 1434 Standardına uygundur.
MID Onaylıdır.
Ultrasonik ölçüm prensibi ile, mekanik sayaçlara göre çok daha hassastır.
Hareketli parça içermediğinden, mekanik sayaçlara göre 2 kat daha uzun ömürlüdür.
Düşük enerji tüketimi ile uzun pil ömrü (10 yıl) sağlar.
Ekran kısmı kalorimetre gövdesinden ayrılarak okunması daha kolay bir yere monte edilebilir.
Ölçüm Aralığı: 5˚C – 90˚C
Test basıncı: 16 bar
DN32 1″1/2 Dış dişli bağlantılı.
DN40 2″ Dış dişli bağlantılı.
Rekor takımı sevkiyat kapsamında DEĞİLDİR.
BROŞÜRÜ İNDİRProduct Description
- Lineer ölçüm yapabilen sıcaklık sensör çifti.
- Hesaplama yapılmaya başlanan minimum sıcaklık farkı 0,1°C dir
- Ölçüm yapabildiği sıcaklık aralığı 5 ile 90°C arasıdır.
- Manyetik olmayan teknolojiye sahiptir.
- Maksimum uygulanabilir basınç (MAP) 16 bar dır.
- Minimum çalışma basıncı (Pmin) 2 bardır.
- Düşük debilerde ölçüm yapabilme özelliğine sahiptir.
- Ultrasonik kalorimetre satın alırken, kalorimetrenin kullanılacağı alandaki minimum debi ve nominal debi miktarı göz önünde bulundurulmalıdır.
- Minimum ve Nominal debi miktarına en uygun DN (kalorimetre iç çapı) çapına sahip model seçilmelidir.

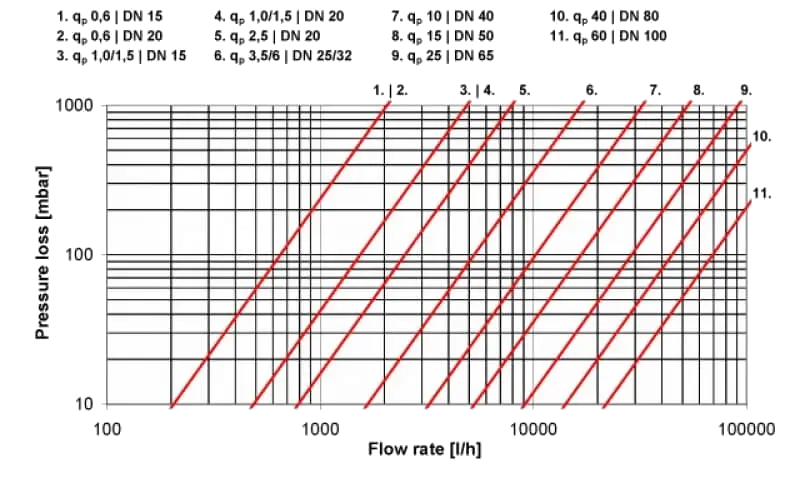

Aşağıdaki tabloda DN (kalorimetre iç çapı) – debi ölçüm aralığı ile ilişkili model tablosu gösterilmektedir.
| Tip | DN [mm] | Nominal debi (qp) [m3/h] | Minimum debi (qi) [m3/h] |
|---|---|---|---|
| UKM15 | 15 | 0,60 / 1,50 | 0,012 / 0,03 |
| UKM20 | 20 | 2,50 | 0,05 |
| UKM25 | 25 | 3,50 | 0,07 |
| UKM32 | 32 | 6,00 | 0,06 |
| UKM40 | 40 | 10,00 | 0,10 |
- Standart olarak M-Bus ve Optik arayüze sahiptir.
- Opsiyonel olarak Pulse ve RF arabirimleriyle de imal edilir.
- Düşük enerji tüketimi ile 10 yıla kadar pil ömrü vardır.
- LCD ekran yardımıyla istatistik menüsünden son 12 aya ait tüketim bilgilerini görüntüleme imkanı sunar.
- TS EN 1434 standartlarına uygun olarak üretilir.
- 2004/22/EC+2009/137/EC MID’ye göre üretilir.
- Doğruluk sınıfı 2 dir.
- Koruma sınıfı IP54 tür.
Standart
- Isı Sayacı, 1 Adet
- Klingirit Conta, 2 Adet
- Sensör Rekoru, 1 Adet
- Sensör için O-Ring Conta, 1 Adet
- Kullanma Kılavuzu ve Montaj Talimatı
Opsiyonel
- Sensor bağlantı manşonu
- Küresel sensör vanası
- Hibrit Isı Sayacı
- LoRa, Wireless MBus, Pulse Çıkışı

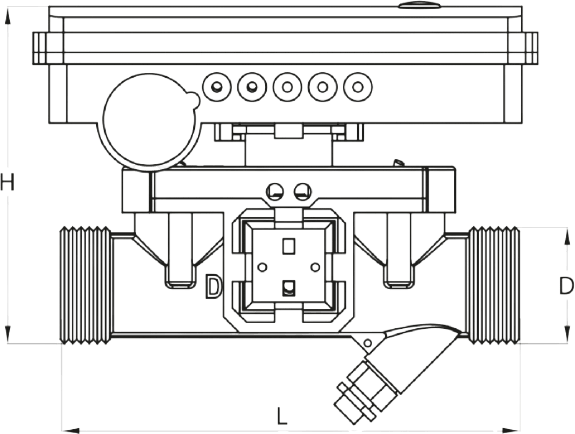

| Model | Uzunluk (L) | Yükseklik (H) | Genişlik (W) | Bağlantı(D) | DN | Sensör Kablosu Uzunluğu | M-Bus Kablosu Uzunluğu | Ağırlık |
|---|---|---|---|---|---|---|---|---|
| UKM15 | 110 mm | 94 mm | 83 mm | 1″ Dış Dişli | 20 | 1,5 m | 1,5 m | 950 gr |
| UKM20 | 130 mm | 94 mm | 83 mm | 1″ Dış Dişli | 20 | 1,5 m | 1,5 m | 950 gr |
| UKM32 | 180 mm | 100mm | 83 mm | 1″ 1/2 Dış Dişli | 32 | 1,5 m | 1,5 m | 1100 gr |
| UKM40 | 200 mm | 120 mm | 83mm | 2″ Dış Dişli | 40 | 1,5 m | 1,5 m | 1250 gr |
Isı sayacı, Q= m.c.∆t formülüne göre tüketilen ısı miktarını hesaplamaktadır. İki ana değişken mevcuttur; sıcaklık farkı ve geçen debi miktarı.
- Q = Enerji miktarı
- M = Geçen su miktarı (debi)
- ∆t = T1 – T2 = Giriş su sıcaklığı – Çıkış su sıcaklığı
- C = Sabit katsayı

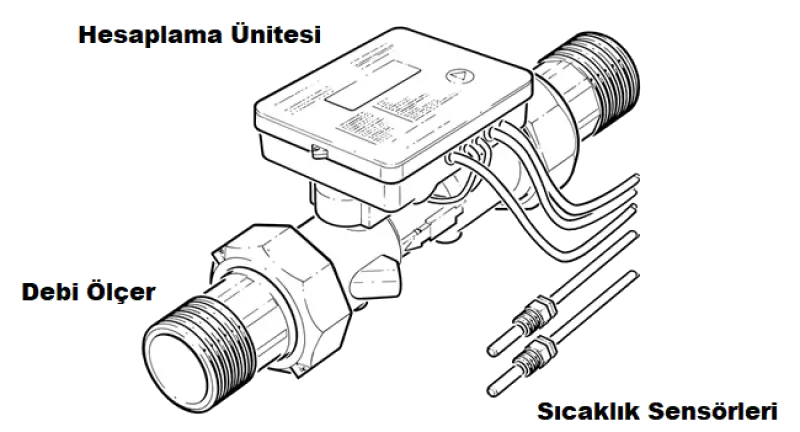

Ultrasonik Isı Sayacı üç bölümden oluşmaktadır.
- Ultrasonik Debi Ölçer: Sayaç üzerinden geçen debiyi ultrasonik dalgalar sayesinde ölçer.
- İki adet Sıcaklık Sensörü .Giriş ve dönüş hattı sıcaklıklarını ölçer.
- Elektronik Hesaplama Ünitesi
Ölçülen debi ve sıcaklıklara göre ısı miktarın hesaplanır.
