Sulama Hidrantları
Tarımsal Sulama Hidrantı
Tarımsal sulama hidrantı; basınçlı sulama sistemleri ile kapalı hat üzerinden tarlalara taşınan suyun tarla içi su alma noktalarında basıncının, debisinin, akan su miktarının ölçümü ve akan suyun limitlenmesi için kullanılır.
Kısaca TSE ve CE standardında yer alan Hidrolik Sulama Hidrantı için şu 4 fonksiyonu yerine getirir diyebiliriz.
Akan Su miktarını bir sayaç yardımı ile ölçmek.
Akan suyun debisinin max. limit miktarını aşmamasını sağlamak.
Basınç regülasyonu ( Entegre regülatör yardımı ile)
Açma kapama imkanı sağlayan bir vanaya sahip olması
BROŞÜRÜ İNDİRProduct Description
Sahada basınçlı su borularının tarla içi çıkış noktalarına yerleştirilen sulama hidrantları, saha şartlarından bağımsız olarak sulama sisteminde farklı basınç ve debiye sahip olabilecek noktalarda tüm kullanıcıların eşit ya da benzer şartlarda su almalarını sağlar. Sulama sisteminin bütünlüğünün korunmasına yardımcı olur ve su israfını engellemede olumlu etki gösterir.
Bu özelliklerinin yanı sıda ön yüklemeli entegre sayaçları sayesinde çiftçi kartları ile yüklenen kredi ya da m3 miktarınca kullanım yapılıp kalan kredi vananın kapatılması ile çiftçi kartına iade edilir. Bu sayede çok büyük miktarda su tasarrufu sağlandığı 2014 yılından beri kurmuş olduğumuz sistemlerde gösterilmiştir.
Şirketimiz tarafından geliştirilmiş olan LoRaWAN entegre iletişim sistemi ile kurum tarafından www.atlasserver.io üzerinden tüm su kullanım istatistikleri uzaktan görülür, açma kapama ya da sınırlandırma işlemleri uygulanır. Ayrıca çiftçiler cep telefonu ya da internet üzerinde kredi yükleyebilir açma kapam işlemlerini uzaktan yapabilirler.
Sistemin su tasarrufuna olan etkisi bir çok bölgede yapıalan geniş çaplı uygulamalarda gösterilmiş ve sistem yaygınlaşmıştır. HSH-İoT tipi hidrolik sulama hidrantlarımız TS EN 14267 standardına göre tek veya çift TİP-4 çıkışlı olarak üretilmektedir. TSE ve CE kalite belgelerine sahitir. Mevcut durumda dünyadaki en ileri teknolojiye sahiptir. GGG40 malzemeden üretilen ürünlerimiz termoplastik boya kullanılarak boyanmakta ve pazara sunulmaktadır.
| TİP | DNB (Giriş) mm | DNP (Çıkış) mm | Anma Basıncı | Basınç Düzenleyici Çıkış Basıncı | Malzeme |
|---|---|---|---|---|---|
| Tek Çıkış | 100 | 80 | PN10/ PN16 | 3-3,8 Bar | EN GJS400-15 |

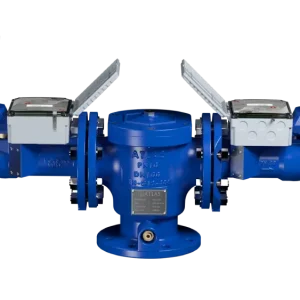

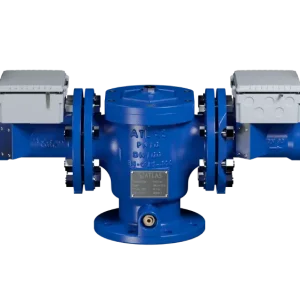

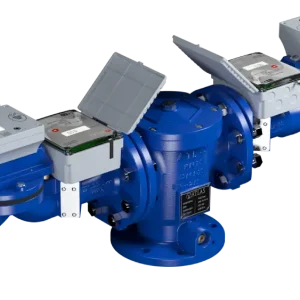

| Çift Çıkış | 100 | 80 | PN10/ PN16 | 3-3,8 Bar | EN GJS400-15 |
- TSE ve MID sertifikası
- Çok Düşük Basınç Kaybı
- Sudaki Partiküllerden Etkilenmez
- Hava ölçümü yapmaz.
- Çok düşük basınç kaybı
- Hareketli bir mekanizma yoktur.
- Sudaki partiküllerden etkilenmez.
- Thermoplastik Uzun Ömürlü Boyalıdır
- İstenilen şekilde montaj yapılabilir.
- LCD ekran ile kolay kullanım sağlar.
- Geçmişe dönük tüketim sorgulanabilir.
- GSM/ RF/ Pulse protokolüyle haberleşme
- Düşük enerji tüketimi ile 10 yıla kadar pil ömrü sağlar.
- Mekanik sayaçlara kıyasla çok daha uzun ömürlüdür.
| Bağlantı Çapı | Sulama Opsiyonları | Kontrol Opsiyonu | Kalite Belgesi |
|---|---|---|---|
| DN80 | Çiftçi Kartı/Zaman Ayar/ RF LoRAWAN/ GSM | Uzaktan Kontrol | TSE |
| DN100 | Çiftçi Kartı/Zaman Ayar/ RF LoRAWAN/ GSM | Uzaktan Kontrol | TSE |
Teknik Özellikler
- Dışarıdan pil değiştirilebilir.
- Pil kapağı açıldığında alarm vererek kapanır.
- Sayaç kapağı açıldığında alarm vererek kapanır.
- Rekor açıldığında alarm verir, ceza switchi bulunmaktadır.
- LCD ekran led aydınlatmalıdır.
- RFID kart ile çalışır.
- Kullanıcı ve teknisyen kartı tanımlanabilir.
- Yönetim yazılımı geliştirilebilir yapıdadır.
- Pil değişim esnasında eski tüm bilgiler hafızasında saklanmaktadır.
- Otomasyon: M-BUS (Tüm sayaçlarda standart), LoRaWAN, GSM/GPRS
Diğer Özellikler
- Debi Limitörü
- Sfero Döküm GJS400
- Basınç Ayar Regülatörü
- Açma/Kapama Vanası
- Uzaktan Kontrol Ünitesi
- Kartlı Kontör Yükleme Ünitesi
- Entegra Ultrasonik debi ölçüm sistemi
- Kaplama Özellikleri: İçme suyuna uygun Termoplastik kaplama (ortalama 400 µm kalınlığında
- Conta ve Membran Özellikleri: İçme suyuna uygun doğal kauçuk
Ölçme Birimi
Ölçme birimi, sfero döküm malzemeden üretilmiş ultrasonik su sayacıdır. Ölçme birimi ile kapama (kesme) birimi hidrant gövdesine TS EN 1092-2 standardına göre DN80 flanş ile bağlanmaktadır.
Su sayacı gövdesine yerleştirilen ultrasonik sensör çiftlerinden bir tanesi alıcı diğeri verici şeklinde kullanılır. Ultrasonik ses dalgalarının su içerisindeki iletim hızı ve ultrasonik sensör çiftlerinin arasındaki mesafe bilindiğinden, su akışı olmayan durumda sensör çiftlerinden birinden çıkan ses dalgalarının diğer sensör çiftine iletim süresi bilinmektedir. Sayaç içerisinde su akışı olması durumunda ses dalgalarının iletim süresi değişmektedir. İletim süresindeki değişim formülize edilerek sayaç içerisindeki su akış miktarı hesaplanmaktadır. Sayaç içerisinde doğru akış olması durumunda ses dalgalarının iletim süresi azalmakta, ters akış olması durumunda ses dalgalarının iletim süresi artmaktadır.
- Ölçme birimi TS EN 14154, TS EN ISO 4064, OIML R49 su sayaçları standartları ile TS ISO 16399 tarımsal sulama sayaçları standardına göre tip onay belgelidir.
- Ölçme birimi 2014/32/AT ölçü aletleri yönetmeliğine (MI-001) uygun olarak üretilmektedir.
- Üretim prosesinin yönetmeliğin gerektirdiği tüm şartları sağladığı ve ürünlerin tip onayına uygun üretildiği 1783 numaralı onaylanmış kuruluş olan TSE tarafından belgelenmiş (Modül D) ve 1783-MID-068 nolu belge ile ürünler üzerinde CE işareti kullanımına izin verilmiştir.
Ölçme birimi dışarıdan müdahalelere karşı mühür ile korunmaktadır. Ölçme biriminin elektronik aksamının bulunduğu plastik kutunun gövdesi ile kapağı arasında, söküldükten sonra tekrar yapıştırılamayan etiket mühür bulunmaktadır. Sayacın metrolojik özelliklerini belirleyen kalibrasyon değerleri ile tüketim değerleri elektronik kart üzerindeki mikroişlemcinin silinmeyen hafızasında depolanmaktadır. Mikroişlemci dışarıdan müdahalelere karşı yazılımsal bir mühür ile korunmaktadır
