Mekanik Kalorimetre SJM20 – MKM20
Genel Özellikler
- EN 1434 Standardına uygundur.
- MID Onaylıdır.
- Single-jet (tek hüzmeli) ve (çok hüzmeli) prensibi ile düşük debilerde bile hassas ölçüm yapabilir.
- Kendinden filtrelidir. Tıkanma riski düşüktür.
- Manyetik alanlardan etkilenmez.
- Düşük enerji tüketimi ile uzun pil ömrü (10 yıl) sağlar.
- Kendi etrafında 160 ˚ dönebilen hesaplama ünitesi ve eğimli LCD ekran ile okumada kolaylık sağlar.
- 1” Dış dişli bağlantılı.
- 3/4″ Sayaç rekor takımı sevkiyat kapsamında DEĞİLDİR.
BROŞÜRÜ İNDİRProduct Description
Ürün Özellikleri
Genel Özellikleri
Boyutlar
Sayaç Menü
Basınç Kaybı
Ürün Özellikleri
Ürün Özellikleri
- Lineer ölçüm yapabilen sıcaklık sensör çifti.
- Hesaplama yapılmaya başlanan minimum sıcaklık farkı 0,1°C dir
- Ölçüm yapabildiği sıcaklık aralığı 5 ile 90°C arasıdır.
- Maksimum uygulanabilir basınç (MAP) 16 bar dır.
- Manyetik olmayan teknolojiye sahiptir.
- Düşük debilerde ölçüm yapabilme özelliğine sahiptir.
Mekanik Kalorimetre Alımında Model Seçimi
- Mekanik kalorimetre satın alırken, kalorimetrenin kullanılacağı alandaki minimum debi ve nominal debi miktarı göz önünde bulundurulmalıdır.
- Minimum ve Nominal debi miktarına en uygun DN (kalorimetre iç çapı) çapına sahip model seçilmelidir.
Debi Ölçüm Aralığı
Aşağıdaki tabloda DN (kalorimetre iç çapı) – debi ölçüm aralığı ile ilişkili model tablosu gösterilmektedir.
| Model | DN | Nominal debi (qp) [m3/h] | Minimum debi (qi) [m3/h] |
|---|---|---|---|
| MKM15 | 15 | 0,60 / 1,50 | 0,012 / 0,03 |
| MKM20 | 20 | 2,50 | 0,05 |
| MKM25 | 25 | 3,50 | 0,07 |
| SJM15 | 15 | 1,50 | 0,03 |
| SJM20 | 20 | 2,50 | 0,05 |
| SJM25 | 25 | 3,50 | 0,07 |
Genel Özellikleri
Haberleşme ve Arabirimler
- Standart olarak M-Bus ve Optik arayüze sahiptir.
- Opsiyonel olarak Pulse ve RF arabirimleriyle de imal edilir.
- Düşük enerji tüketimi ile 10 yıla kadar pil ömrü vardır.
- LCD ekran yardımıyla istatistik menüsünden son 12 aya ait tüketim bilgilerini görüntüleme imkanı sunar.
Metrolojik Özellikler
- TS EN 1434 standartlarına uygun olarak üretilir.
- 2004/22/EC+2009/137/EC MID’ye göre üretilir.
- Doğruluk sınıfı 2 dir.
- Koruma sınıfı IP54 tür.
Paket İçeriği
Standart
- Isı Sayacı, 1 Adet
- Klingirit Conta, 2 Adet
- Sensör Rekoru, 1 Adet
- Sensör için O-Ring Conta, 1 Adet
- Kullanma Kılavuzu ve Montaj Talimatı
Opsiyonel
- Sensor bağlantı manşonu
- Küresel sensör vanası
- Tortu tutucu filtre
- Sayaç rakoru

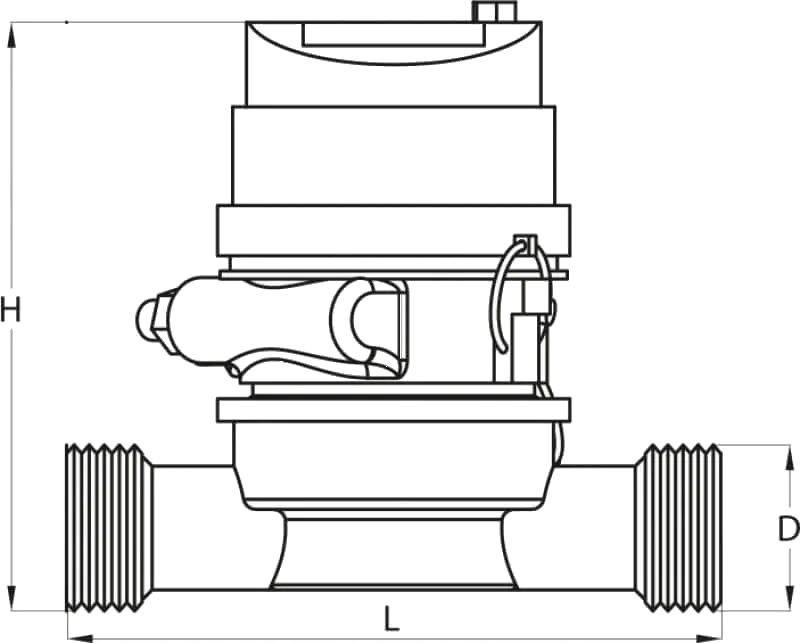

Boyutlar
| Model | DN | Uzunluk [mm] | Yükseklik [mm] | Genişlik [mm] |
|---|---|---|---|---|
| MKM15 | 15 | 110 | 120 | 70 |
| MKM20 | 20 | 130 | 120 | 70 |
| MKM25 | 25 | 180 | 120 | 70 |
| SJM15 | 15 | 110 | 81 | 70 |
| SJM20 | 20 | 130 | 81 | 70 |
| SJM25 | 25 | 180 | 81 | 70 |
Sayaç Menü
Sayaç Ana Menüsü ve İstatistik Menüsü
Basınç Kaybı
