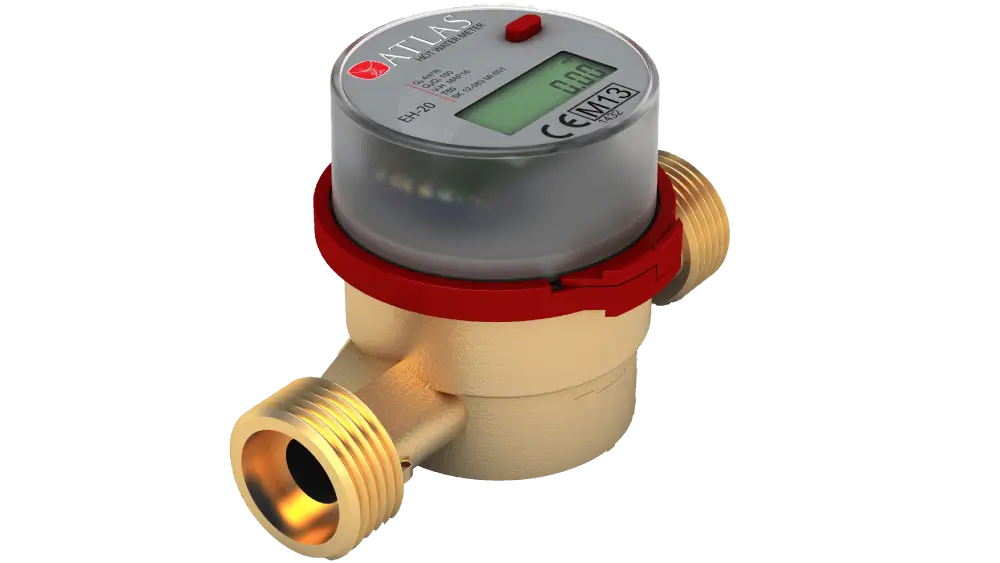

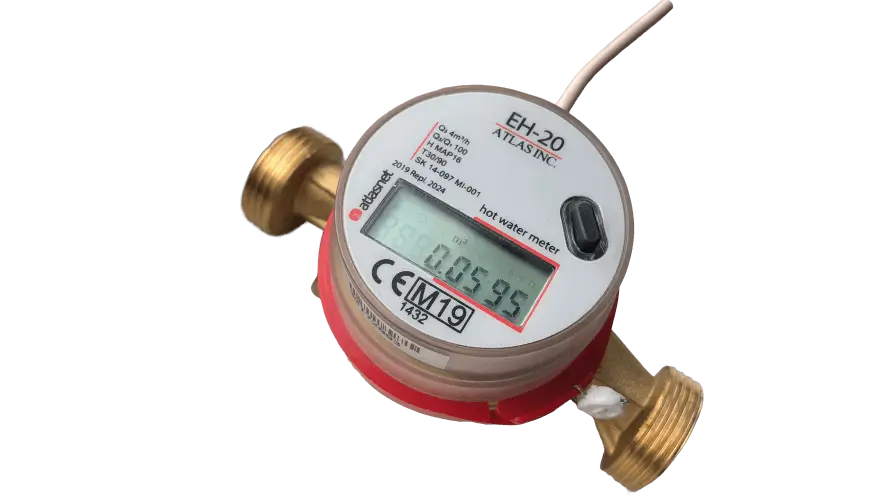

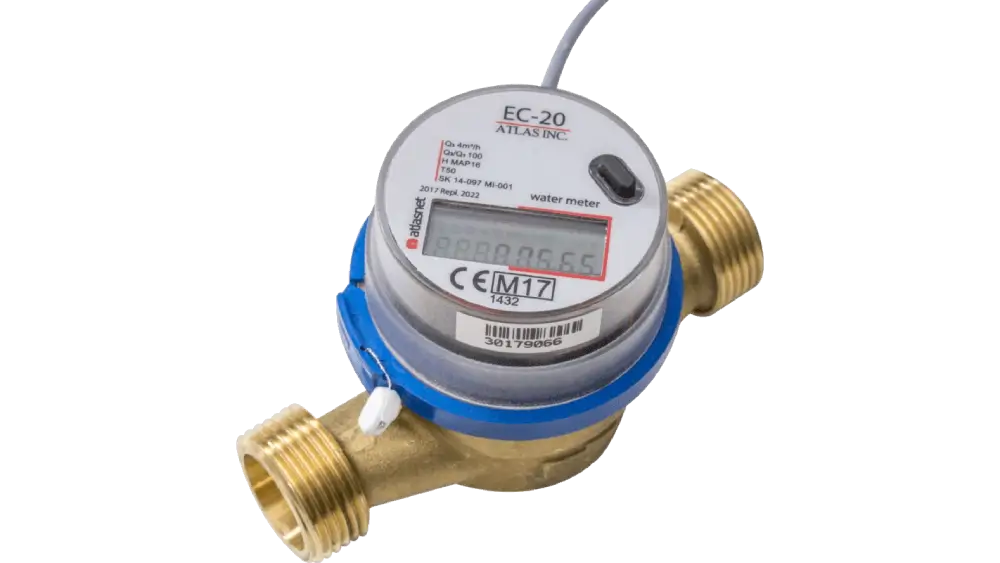

Elektronik Su Sayacı
Ürün Özellikleri
Düşük enerji tüketimi ile 10 yıla kadar pil ömrü
sağlar.
Kullandığı ölçüm teknikleri ile manyetik alanlardan etkilenmeden güvenilir sonuçlar elde eder.
Lineer ölçüm yapan platin, sıcaklık sensör çifti.
M-Bus protokolüyle haberleşme.
350° çevrilebilir ve açılı ekranıyla kolay okuma
imkanı sunar.
30° ile 90° arası ölçüm aralığı.
Dışardan müdahaleye izin vermeyen emniyetli tasarım.
Paket İçeriği
Standart
Su sayacı
2 Klingrit Conta
Kullanma Klavuzu ve Montaj Talimatı
Opsiyonel
Küresel sensör vanası
Tortu tutucu filtre
Sayaç rakoru
BROŞÜRÜ İNDİRProduct Description
Teknik Özellikler
Boyutlar
Sayaç Menü
Teknik Özellikler
Single Jet Debimetre
- Düşük debilerde ölçüm yapabilme özelliğine sahiptir.
- Debi ölçüm aralığı:
- Q1 = 40 L/h
- Q2 = 64 L/h
- Q3 = 4 m3/h
- Q4 = 5 m3/h
- Ölçüm aralığı, T30/90°C
- Nominal debide (Qn), basınç kaybı (Dp= 250 mbar)
Boyutlar
| DN(D) | 20 |
| Uzunluk (L)/Yükseklik(H) | 130mm/81mm |
| Genişlik(W) | 70mm |
| Sensör,M-bus kablosu | 1,5 m |
| Ağırlık | 650 gr |
Opsiyonlar
| EC20 / EH20 – M-Bus | Kablolu M-bus Haberleşme |
| EC20 / EH20 – RF | Kablosuz RFHaberleşme |
| EC20 / EH20 – Pulse | Pulse Çıkışı |
Metrolojik Özellikler
- Doğruluk sınıfı 2 dir(Class 2).
- Koruma sınıfı IP54 tür.
- OIML D11, OIML R 49-1, OIML R 49-2, OIML R 49-3
standartlarını sağlar. - Maksimum uygulanabilir basınç (MAP) 16 bar dır.
Haberleşme ve Arayüzler
- Kablolu haberleşme standart M-Bus arayüze sahiptir.
- RF Haberleşme Wireless M-bus arayüzünü kullanır.
- Düşük enerji tüketimi ile 10 yıla kadar pil ömrü vardır.
- LCD ekran yardımıyla istatistik menüsünden son 12 aya ait tüketim bilgileri görüntülenebilir.
Boyutlar
| Tip | Q3/Q1 | DN [mm] | Q4 [m3/h] | Q3 [m3/h] | Q2 [m3/h] | Q1 [m3/h] | Uzunluk (L) [mm] | Yükseklik (H) [mm] | Genişlik (W) [mm] |
|---|---|---|---|---|---|---|---|---|---|
| EC15 | R100 | 15 | 2,00 | 1,60 | 0,025 | 0,016 | 110 | 81 | 70 |
| EC15 | R100 | 15 | 3,125 | 2,50 | 0,04 | 0,025 | 110 | 81 | 70 |
| EC20 | R100 | 20 | 3,125 | 2,50 | 0,04 | 0,025 | 130 | 81 | 70 |
| EC20 | R100 | 20 | 5,00 | 4,00 | 0,064 | 0,04 | 130 | 81 | 70 |
| EC25 | R100 | 25 | 7,875 | 6,30 | 0,10 | 0,063 | 180 | 81 | 70 |
| EH15 | R100 | 15 | 2,00 | 1,60 | 0,025 | 0,016 | 110 | 81 | 70 |
| EH15 | R100 | 15 | 3,125 | 2,50 | 0,04 | 0,025 | 110 | 81 | 70 |
| EH20 | R100 | 20 | 3,125 | 2,50 | 0,04 | 0,025 | 130 | 81 | 70 |
| EH20 | R100 | 20 | 5,00 | 4,00 | 0,064 | 0,04 | 130 | 81 | 70 |
| EH25 | R100 | 25 | 7,875 | 6,30 | 0,10 | 0,063 | 180 | 81 | 70 |
Sayaç Menü
Sayaç Ana Menüsü ve İstatistik Menüsü
