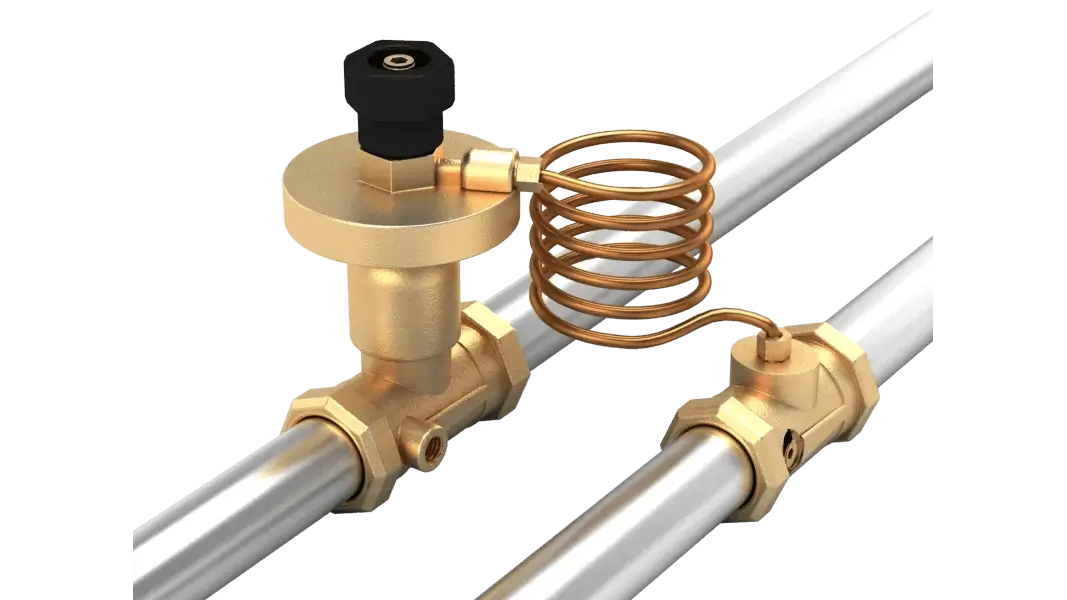

Bakır İmpulse Bağlantısı
Klavuz Vana Aparatı
Kullanım Klavuzu
Opsiyonel
Rekor, Ayar Allieni
ATLAS DP Fark Basınç Vanası

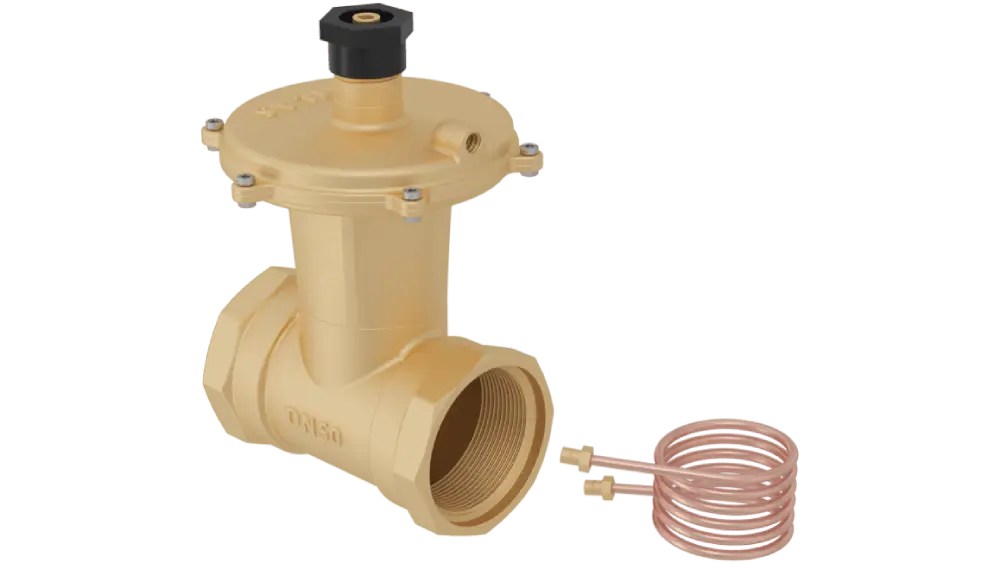

(Pirinç Dişli Bağlantı)
Model Adı Çapı
ATLAS ADP-20 DN20
ATLAS ADP-25 DN25
ATLAS ADP-32 DN32
ATLAS ADP-40 DN40
ATLAS ADP-50 DN50

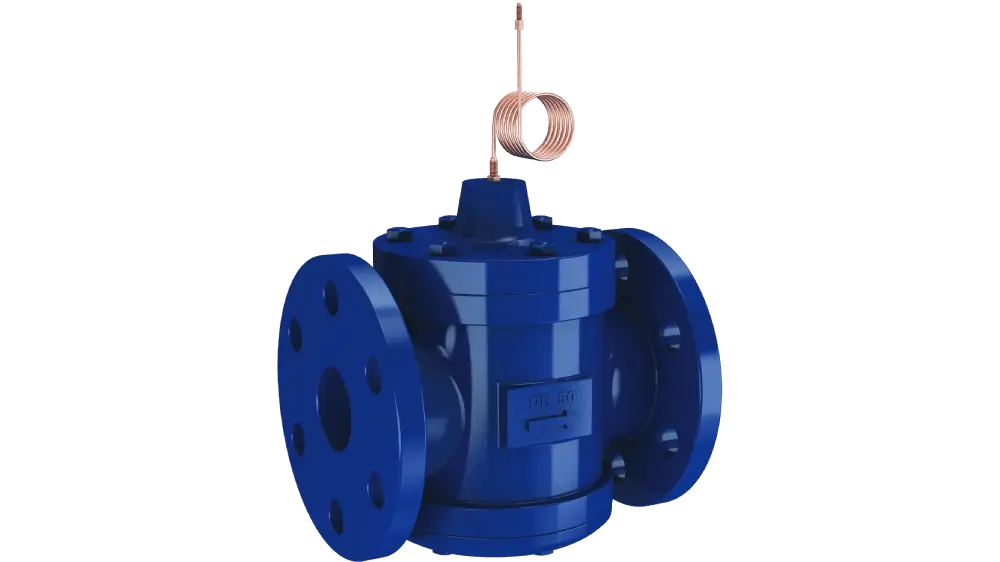

Atlas Fark Basınç vanası DN20 ile DN100 çapları arasında üretilmektedir. DN20-DN50 modeller dişli bağlantılı, DN65-DN100 modeller ise flanşlı bağlantıdır.
BROŞÜRÜ İNDİRProduct Description
Çap-Basınç
Faydalar
Bağlantı
Ürün Kataloğu
Çap-Basınç
| Model Adı | DN [mm] | Kvs Değeri [m3/h] | PN [bar] | Max. Çalışma Basınç Farkı [bar] | Max. Ayarlanabilir Basınç Farkı [kPa] | Uzunluk [mm] | Yükseklik [mm] | |
|---|---|---|---|---|---|---|---|---|
| ADP 20 | 20 | 1,2 – 1,6 | 16 | 4,5 | 5-25 | 70 | 104 | |
| ADP 25 | 25 | 1,2 – 8,6 | 16 | 4,5 | 5-25 | 120 | 160 | |
| ADP 32 | 32 | 1,3 – 13 | 16 | 4,5 | 5-25 | 180 | 174 | |
| ADP 40 | 40 | 1,2 – 1,6 | 16 | 4,5 | 5-25 | 200 | 220 | |
| ADP 50 | 50 | 2,2 – 39 | 16 | 4,5 | 5-25 | 230 | 240 | |
| ADP 65 | 65 | 2,2 – 58 | 16 | 4,5 | 20 – 80 | 290 | 300 | |
| ADP 80 | 80 | 2,8 – 80 | 16 | 4,5 | 20-80 | 310 | 310 | |
| ADP 100 | 100 | 2,2 – 58 | 16 | 4,5 | 20-80 | 350 | 375 |
Faydalar
Sağladığı Faydalar
- ADP – Dönüş Hattına Monte edilir, fark basıncı ayarlar.
- Merkezi sistem ile ısıtılan binalarda daire çıkışlarında kullanılarak binada Hidronik balanslama yapılması ve bu sayede enerji tasarrufu ve ayrıca daha düzgün bir ısı dağılımının oluşturulması için kullanılır.
- Radyatör sistemleri ya da buna benzer ısıtma tesisatındaki basınç düşümünü kontrol ederek düzenli ve kontrollü bir akışın gerçekleşmesi sağlanır.
- Dinamik kontrol özelliği sayesinde değişken debili sistemlerde mükemmel kontrol sağlar.
- ATLAS DP ( ADP ) fark basınç vanası kontrol vanası, aktüatör ve bir diyaframdan meydana gelir. Isıtma ve soğutma hatlarında kullanılabilir.
- ATLAS DP ( ADP ) ilk defa sistem kurulumu sırasında ayarlandıktan sonra kendi kendine sistemin balanslamasını gerçekleştirir.
Bağlantı

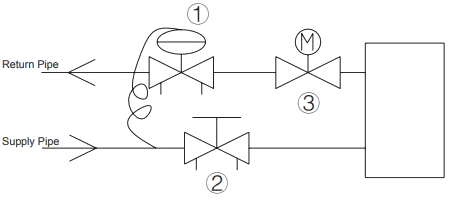

Hat Bağlantı Şeması
- Atlas Dinamik Balans Vanası
- Klavuz bağlantı noktarı
- Küresel Vana
