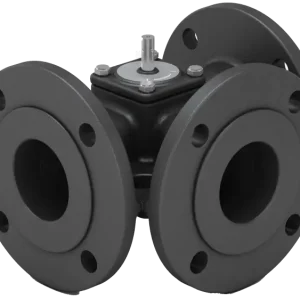

3 Yollu Vana Ve Motorları
Ürün Özellikleri
GG25 Döküm gövdeden imal edilmektedir.
Paslanmaz motor bağlantı şaftı bulunmaktadır.
Atlas Ekopanel ile tam uyumluluk.
Atlas Aktüatör ile tam uyumluluk.
Farklı marka ve model motor sürücülerle çalışabilme ve bağlantı noktaları uyumluluğu.
90 ° dönüş açısı.
Flanşlı bağlantı, PN6.
Basınç sınıfı PN6.
DN40’tan DN200’e kadar üretilebilmektedir
Paket İçeriği
Opsiyonel
Conta
Civata
Bağlantı aparatları
Standart
Üç Yollu Vana
Kullanma Klavuzu ve Montaj Talimatı
BROŞÜRÜ İNDİRProduct Description

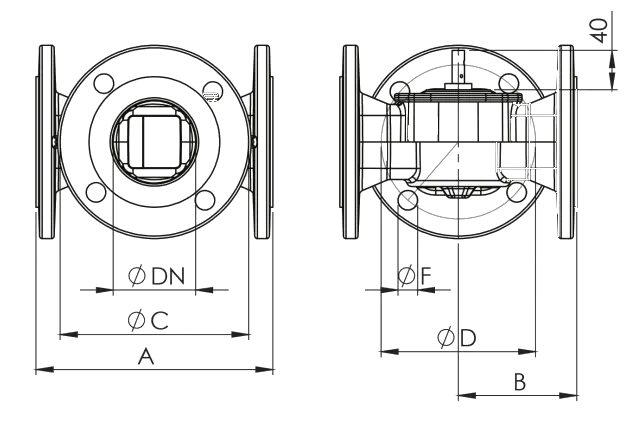

Teknik Çizim ve Boyutlar
Teknik Özellikler
Aktüatör
Teknik Çizim ve Boyutlar
Üç Yollu Vana Alımında Model Seçimi
- Üç Yollu Vana satın alırken, sayacın kullanılacağı alandaki nominal debi miktarı göz önünde bulundurulmalıdır.
- Nominal debi miktarına en uygun DN (vana iç çapı) çapına sahip model seçilmelidir.
Debi Ölçüm Aralığı
Aşağıdaki tabloda DN (vana iç çapı) – debi ölçüm aralığı ile ilişkili model tablosu gösterilmektedir.
| Model | DN | Nominal Debi (m3/h) | A | B | C | D | F |
|---|---|---|---|---|---|---|---|
| UYV40 | 40 | 25 | 180 | 90 | 130 | 100 | 14 |
| UYV50 | 50 | 40 | 180 | 90 | 140 | 110 | 14 |
| UYV65 | 65 | 65 | 200 | 100 | 160 | 130 | 14 |
| UYV80 | 80 | 100 | 230 | 115 | 190 | 150 | 19 |
| UYV100 | 100 | 160 | 260 | 130 | 210 | 170 | 19 |
Teknik Özellikler
Teknik Özellikler
- Civatalar metrik 16 dır.
- PN6 basınç sınıfındadır.
- 90 Derece dönüş açısına sahiptir.
- Flanşlı bağlantı.
- Paslanmaz çelikten motor bağlantı şaftına sahiptir.
- GG25 döküm malzemesi kullanılmaktadır.
- Atlas Aktüatör ve Atlas Ekopanel ile tam uyumlu çalışma.

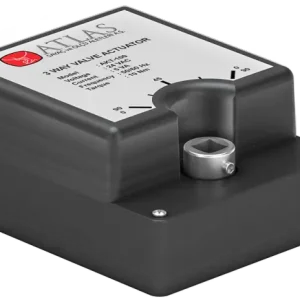

Aktüatör
Genel Özellikler
- Merkezi ısıtma sistemlerinde kazan çıkışında ısıtma suyu sıcaklığının karışım ile ayarlanması için kullanılan 3 yollu ATLAS UYV modelleri ile kullanılır.
- Nominal Besleme : 220 V, 50/60Hz
- Kontrol : 90 Derece ,aç-kapa.
- Dönme yönü: Montaj şekline göre seçilir ,sağ–sol.
- Elle Kumanda : Manuel ayarı ile anahtarı ile ele çevirme imkanı.
- Çalışma ömrü : Asgari 60.000 aç-kapa.
- Konum Göstergesi : Mekanik
- Koruma Derecesi: IP40
- Torku 8Nm dir.
- Manuel moda alma imkanı mevcuttur.
- DN40 tan DN200’e kadar üçyollu vanalarda
kullanılabilir.
Motor Özellikleri
- DN40 tan DN200’e kadar üç yollu vanalarda kullanılabilir.
- Nominal Besleme : 220 V, 50/60Hz
- Kontrol : 90 Derece ,aç-kapa
- Çalışma Süresi :180 sn
- Dönme yönü: Montaj şekline göre seçilir.
- Elle Kumanda : Manuel ayarı ile anahtarı ile ele çevirme imkanı.
- Çalışma ömrü : Asgari 60.000 aç-kapa.
- Konum Göstergesi : Mekanik.
- Koruma Derecesi: IP40
- Torku 8Nm dir.
- Manuel moda alma imkanı mevcuttur.
- Çalışma sıcaklığı : -30 +50° C
